Q20NLVQ7 เซ็นเซอร์ Photo‑electric แบบ Retroreflective ระยะตรวจจับไกล 6 ม. พร้อม NPN Output (NO+NC) สำหรับงานอุตสาหกรรม
Q20NLVQ7 จาก (Turck Banner) เป็นเซ็นเซอร์ photo‑electric แบบ Retroreflective ระยะไกล รุ่นตระกูล Q20 มาพร้อมคุณสมบัติเด่นดังนี้:
- ตรวจจับระยะไกลถึง 6 เมตร ด้วยไฟ LED แดง 655 nm (ใช้ร่วมกับ Retroreflector)
- ใช้แรงดันไฟ DC 10–30 V, กระแสโหลด ≤ 100 mA, กระแสเดิน ≤ 18 mA
- มีระบบ Output แบบ NPN Complementary (NO + NC)
- ตอบสนองเร็ว < 0.5 ms, ความถี่ได้ถึง 1000 Hz
- ปรับค่า sensitivity ได้ด้วย potentiometer แบบ single‑turn พร้อม LED แสดงสถานะ
- ตัวเซ็นเซอร์ทรง Q20 ขนาด 20×12×42 มม., มีแจ็ค M8-4 พิน (quick disconnect) และกันน้ำ IP67

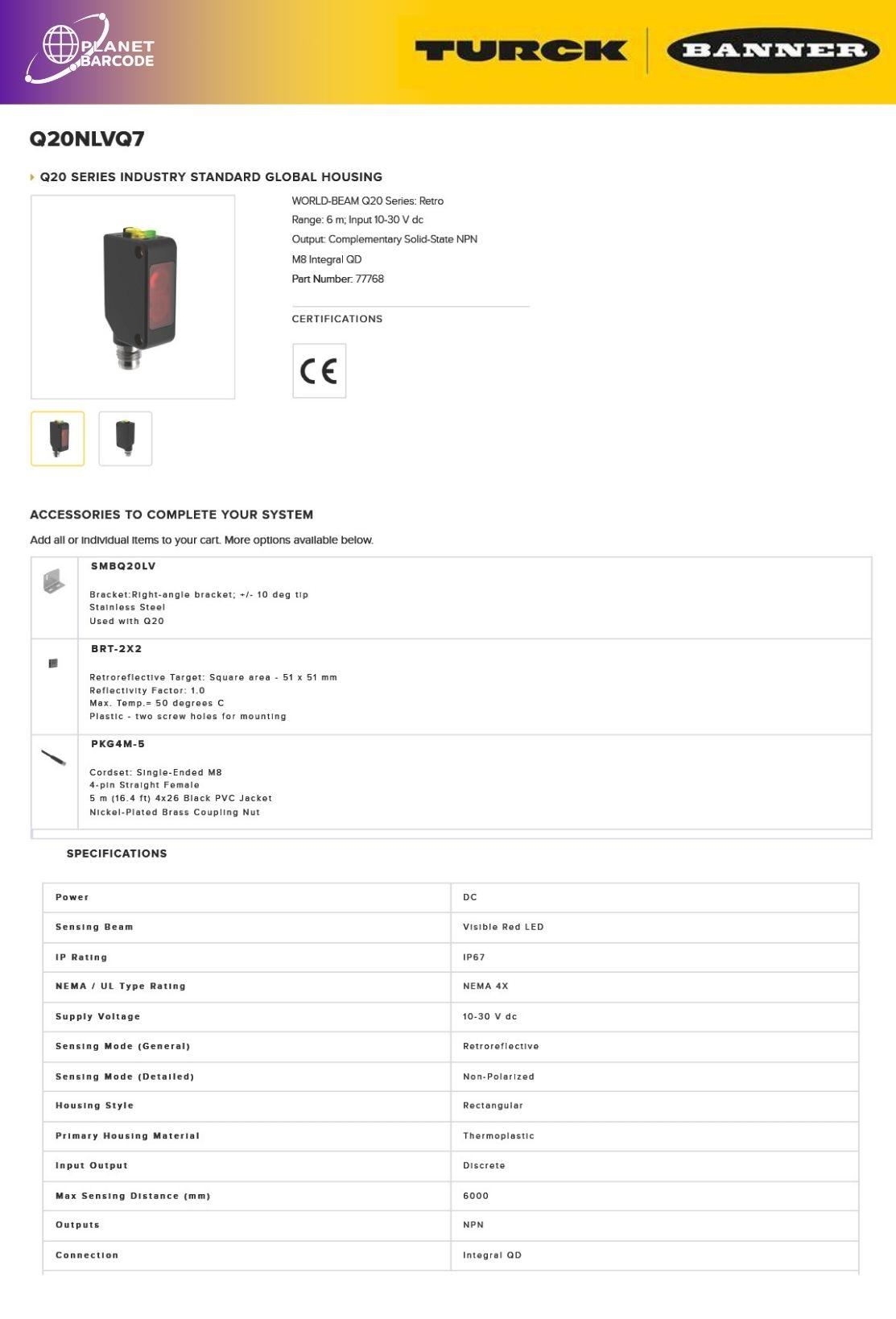

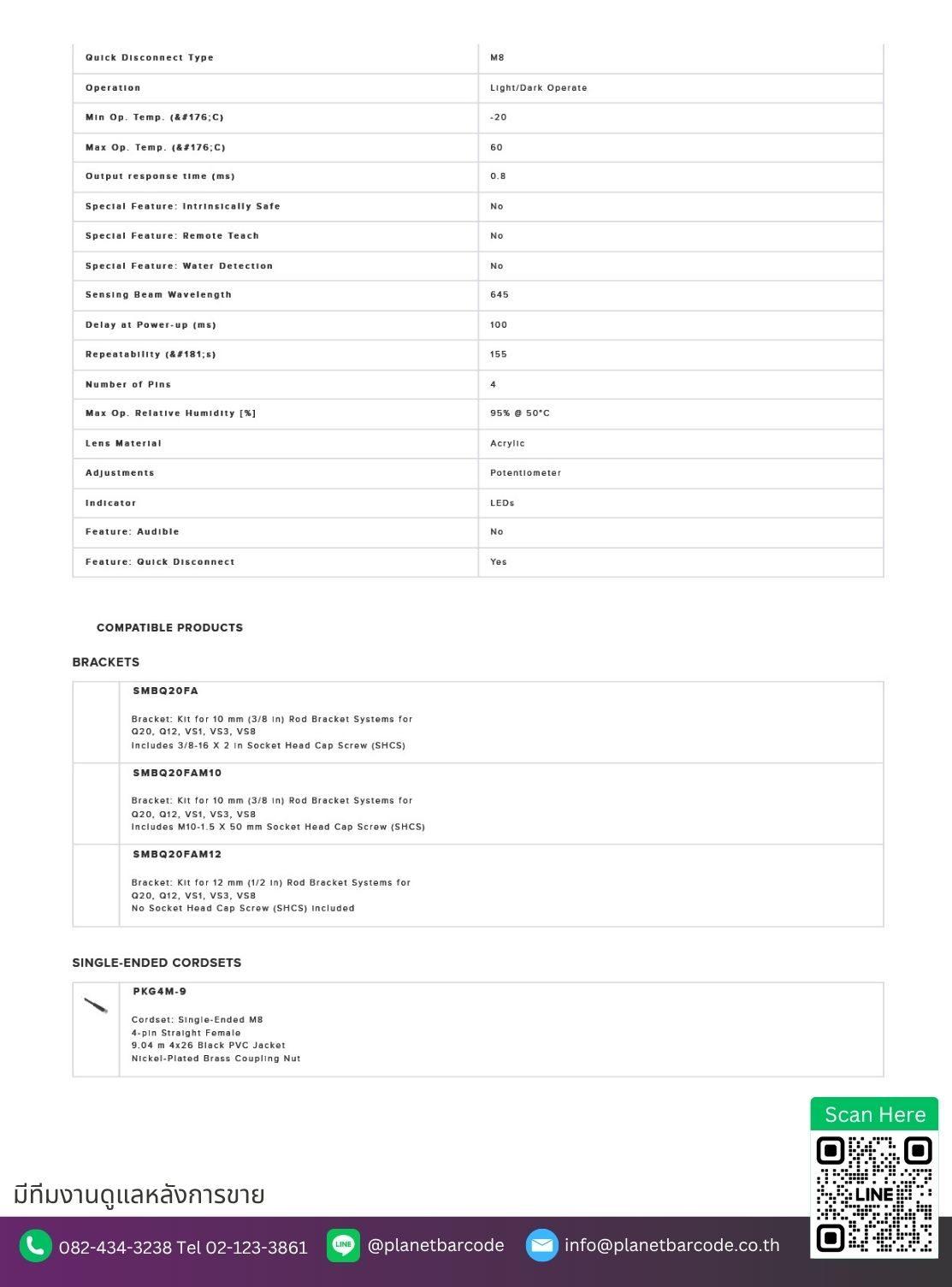

ข้อมูลทางเทคนิค Q20NLVQ7
คุณสมบัติ | รายละเอียด |
---|---|
รุ่น | Q20NLVQ7 |
ระยะตรวจจับ | 0.1–6 ม. (Retroreflective) |
แหล่งแสง | Red LED (655 nm) |
แรงดันไฟ | 10–30 V DC |
กระแสโหลด | ≤ 100 mA |
กระแสเดินเครื่อง | ≤ 18 mA |
Output | NPN Complementary (NO + NC) |
Response Time | < 0.5 ms |
Switch Frequency | ≤ 1000 Hz |
การปรับ Gain | Potentiometer (single‑turn) |
ขนาด Housing | 20×12×42 มม. (Q20) |
วัสดุ | เทอร์โมพลาสติก + เลนส์ Acrylic |
จุดเชื่อมต่อ | M8 × 1, 4‑pin quick‑disconnect |
ป้องกัน | IP67 |
อุณหภูมิใช้งาน | –20 ถึง +60 °C |
LED Indicator | Power (Green), Output/Gain (Yellow) |
Part Number | 77768 |
